ANALISIS CFD DEL PROCESO DE BARRIDO DEL MOTOR MARINO MAN 7S50MC | ||||||||||||||||||||||
Los motores de
dos tiempos diesel MAN B&W de la serie MC fueron introducidos a principios
de la década de los años 80 del siglo pasado. Su principal aplicación es la
propulsión de todo tipo de buques buques, de tamaños medios y grandes. Éstos
motores también han sido empleados en aplicaciones terrestres, principalmente
en plantas de producción de potencia eléctrica.
Una
ventaja de
los motores MAN B&W de la serie MC es que incorporan el barrido
uniflujo, mucho más eficiente que el que empleaban los antiguos
competidores que llevaban
el barrido en lazo o transversal (como
eran los Sulzer RND, MAN KSZ, entre
otros). Otra ventaja es que su válvula de escape le proporciona una
distribución de la carga asimétrica.
Los motores de
dos tiempos en general presentan un inconveniente que tiene una gran influencia
en el desarrollo de su ciclo de funcionamiento, este problema viene motivado
por el hecho de tener que realizar las cuatro fases del ciclo de funcionamiento
(expansión, escape, admisión y compresión) en una sola vuelta del cigüeñal, por
tanto los periodos necesarios para cada una de las fases son necesariamente más
cortos que en un motor de cuatro tiempos. De todas ellas, las etapas más
críticas son el escape-admisión, que es cuando se renueva la carga dentro del
cilindro, es por ello que en el diseño del motor es sumamente importante que
dichas etapas se lleven a cabo de forma óptima, para que el motor pueda
desarrollar buenas prestaciones.
En la siguiente figura se indica la circulación de aire (color rojo) y gases de escape (color azul).
Tal y como se puede observar en la figura anterior, el aire entrante se utiliza para expulsar fuera o barrer los
gases de escape y mientras tanto llenar el espacio con aire fresco. Durante el
proceso, una cantidad de aire externo es usado para limpiar el cilindro de gases
de combustión. El aire entrante a presión dentro del cilindro se llama aire de
barrido, y las lumbreras a través de los que entrase son llamadas lumbreras de
admisión o de barrido. El barrido de los motores de dos tiempos se caracteriza por
dos problemas típicos: las pérdidas por short-circuit y mixing. Short-circuit (cortocircuito)
consiste en expulsar parte de la carga de aire fresco directamente al escape y Mixing
(mezcla) consiste en que hay una pequeña cantidad de gases residuales que permanecen
atrapados sin ser expulsados, los cuales se mezclan con parte de la carga de
aire fresco. A fin de reducir estos problemas, el aire de barrido que entra dentro
del cilindro a partir de las lumbreras de admisión debe estar perfectamente dirigido.
La siguiente figura, obtenida mediante un análisis CFD, muestra la distribución de velocidades del flujo en el interior del cilindro durante la renovación de la carga.
En el motor estudiado, el aire fresco entre
en el cilindro a través de las lumbreras de admisión situadas en la camisa del
cilindro, los gases de escape se eliminan a través de una sola válvula de
escape en la culata de cilindro. Con el sistema de barrido uniflujo, las
pérdidas de cortocircuito son casi insignificantes, pero el problema de la
sustitución completa de los gases quemados por la carga fresca es un parámetro importante
para los ingenieros de diseño de motores.
La principal dificultad para el diseño de un motor es que hay demasiadas variables involucradas: geometría de la cabeza del pistón, y diseño de lumbreras de admisión y escape, tiempos de apertura y cierre de lumbreras, relación de compresión, la composición del combustible, y presiones de aire de barrido y de escape, entre otros. Un estudio detallado es necesario para abarcar todos estos factores. Aunque hoy en día existe una amplia gama de sofisticadas técnicas experimentales para estudiar los motores, la Mecánica de Fluidos Computacional (CFD) ofrece una herramienta alternativa para examinar el proceso de barrido y renovación de la carga en motores de dos tiempos (y también de cuatro tiempos). El análisis CFD proporciona información completa sobre el fenómeno en el interior del cilindro y la influencia de multitud de factores. En el campo de los motores marinos medianas y grandes, el análisis CFD es especialmente útil porque un prototipo experimental es extremadamente costoso y la construcción de un modelo a escala a veces no es suficientemente preciso. La siguiente figura muestra las fracciones másicas de gases de escape (color azul) y aire (color rojo) para un recorrido desde 90º hasta 270º de ángulo de cigüeñal. El motor MAN B&W 7S50MC cuenta con 7 cilindros en línea, con un diámetro de cilindro de 500 mm y una carrera de 1910 mm, suma una cilindrada total de 375 litros y desarrolla una potencia máxima de 9.988 kW a 127 rpm. Cada cilindro posee en su parte baja 16 lumbreras de admisión y en la culata posee una gran válvula de escape para permitir la exhaustación de los gases quemados.
Para llevar a
cabo el estudio CFD se ha utilizado el sowftware libre OpenFOAM porque al ser
un código abierto permite una completa manipulación de las ecuaciones
gobernantes. Lo cual es indispensable para llevar a cabo este tipo de análisis
de un motor real por ser necesario ajustar multitud de parámetros que definen
de forma precisa el funcionamiento del motor, lo cual además sería muy
complicado de llevar a cabo con otro tipo de programas comerciales.
Para conocer con más detalle la realización de un
estudio CFD del sistema de barrido de un motor de dos tiempos lento les
recomendamos que lean el artículo “Computational Fluid Dynamics Analysis of theScavenging Process in the MAN B&W 7S50MC Two-Stroke Marine Diesel Engine”
publicado en la prestigiosa revista norteamericana Journal of Ship Research, una
de las publicaciones con mayor factor de impacto del mundo en su sector, con
una clasificación tipo A según la base de datos JCR (Journal Citation Reports).
Los resultados obtenidos con CFD se muestran en el siguiente vídeo: |
||||||||||||||||||||||
Publicado el 2016-02-12 15:30:35 por Carlos Rodriguez & Isabel Lamas | Abrir | ||||||||||||||||||||||
Análisis CFD del periodo de barrido durante el solape de válvulas del motor diesel Wärtsilä 46 |
El motor Wärtsilä 46 es un motor diesel de cuatro tiempos diseñado para aplicaciones marinas, bien como motor principal o como generador eléctrico. Cuenta con cilindros de 460mm de diámetro, 580mm de carrera, totalizando una cilindrada unitaria de 96,4 litros, la renovación de la carga se consigue por medio de cuatro válvulas por cilindro, cuenta con un sistema de inyección directa de alta presión, enfriador de aire de barrido por intercambiador aire-agua, sistema Spex para el conducto de gases de escape y además cuenta con un turbocompresor de alta eficiencia. La gama de motores Wärtsilä 46, abarca desde motores de 6 cilindros en línea, hasta los más potentes de 16 cilindros en V.Figura 1: Corte transversal del motor marino Wärtsilä 46.
El motor marino de cuatro tiempos Wärtsilä
46 ha sido empleado en múltiples buques tales como los atuneros “Albatún 2” y “Panama
Tuna”, buque tanque “Sten Idun”, crucero “Oasis of the Seas”, entre otros.
El periodo de solape de válvulas es durante el cual
permanecen abiertas las válvulas de admisión y de escape al mismo tiempo,
quedando en comunicación el colector de admisión y el colector de escape y
permitiendo que el flujo de gases frescos que impulsa el compresor pase a la
turbina. Para comprender mejor en lo que consiste el solape, la Figura 4
muestra el diagrama de distribución del motor marino de cuatro tiempos Wärtsilä
46. Tal y como
se puede apreciar en la Figura, existe un solape durante el cual las válvulas
de admisión y escape están abiertas al mismo tiempo, en este caso de 94º de
ángulo de cigüeñal. El solape de válvulas es de crucial importancia en los
grandes motores diesel de cuatro tiempos con elevada tasa de sobrealimentación
actuales debido a los siguientes motivos:
- Permite mejorar la eliminación de los gases
quemados expulsándolos hacia el escape, empleando para ello el flujo de aire
entrante a elevada presión que es impulsado por el compresor.
-
El flujo de aire entrante por las válvulas de
admisión a una temperatura relativamente baja representa una importante
contribución en la refrigeración de las paredes de la cámara de combustión,
cabeza de pistón y enfriamiento de las válvulas de escape.
-
Los gases frescos que se mezclan con los
quemados y salen por los conductos de escape permiten reducir la temperatura de
los gases de escape que llegan a la turbina del turbocompresor, evitando que la
temperatura en las paletas de la turbina se aproxime a los límites compatibles
con la resistencia mecánica.
Es por ello que en este tipo de motores se requiere que el
periodo de barrido sea mayor que en otros motores, y para conseguir esto, el
tiempo de solape de válvulas de ser particularmente amplio. El valor adecuado
para el solape de válvulas es determinado para cada motor concreto en
consonancia con los demás parámetros de diseño de ese motor. Como valores de
referencia podemos indicar que el motor MAN 40-54 tenía un periodo de solape de
101,62º (54,62º+47º), el MAN 32-40 tiene valores un poco menores 89º
(45º+44º),), el MACK 32 tiene un periodo de solape de 90º (45º+45º). Motores
antiguos semirrapidos como el MTU 16V
956 TB91 tiene un periodo de solape menor ya que solo tiene 61º (32º+29º), sin
embargo mas moderno MAN 20-27 tiene valores de 100º (50º+50º), el motor rápido
MAN D2840 LE tiene un periodo de solape de 51º (24º+27º). En motores de
automóvil el periodo de solape tiende a reducirse e incluso a desaparecer con
objeto de rebajar los consumos.
A pesar de las ventajas que proporciona un largo periodo de
solape, alargarlo demasiado tiene como inconveniente que el barrido resulta
defectuoso. Por tanto, es muy importante determinar el tiempo óptimo de solape
en motores. Para demostrar una vez más en este blog las ventajas del CFD
(Mecánica de Fluidos Computacional), se ha analizado el barrido de gases dentro
del motor Wartsila 46, especialmente durante el solape de válvulas. La Figura 5
indica la malla utilizada para simular un cilindro de este motor. En la figura
se ve el cilindro, conductos de admisión y escape y válvulas de admisión y
escape. Se ha empleado una malla móvil para simular el movimiento del pistón
desde 90º hasta 630º de ángulo de cigüeñal. La Figura 2 se refiere a la
posición correspondiente a 180º.
En la Figura 6 se muestran los resultados obtenidos mediante
CFD. Para ver con claridad lo que ocurre en el interior del cilindro. Se indica
en color azul el aire fresco y en color rojo los gases de escape. Asimismo, las
flechas indican la velocidad del flujo. Como se puede observar, la válvula de
admisión se abre antes de que los gases de escape abandonen completamente el
cilindro, y su considerable velocidad asiste en aspirar carga fresca.
Con este breve artículo, recalcamos la importancia
del CFD en aplicaciones navales, para estudios tan simples como la resistencia
aerodinámica de un casco de un barco hasta simulaciones de cavitación en
hélices o flujo en el interior de motores.
CURSOS RECOMENDADOS: FUENTES: Wärtsilä, Grupo de innovaciones Marinas, OpenFOAM |
Publicado el 2014-04-09 11:58:46 por Carlos Rodriguez & Isabel Lamas | Abrir |
Métodos de control de emisiones en motores marinos |
La nueva regulación IMO Tier III, cuya entrada en vigor se producirá en 2016, restringirá aún más los límites de emisión en las ECAs (Emisión Control Areas o Áreas de Control de Emisiones). En este caso se quiere establecer una reducción del 80% de las emisiones de NOx en comparación con la regulación IMO Tier I en las ECAs, con lo que el contenido en azufre en estas zonas será del 0,1% a partir de 2015.Simulación de la inyección y combustión (campo de temperaturas) en un motor MAN D2840LE. Fuente: Grupo de Innovaciones Mariñas
Actualmente, más del 90% de los buques son movidos por
motores. La mayoría de los combustibles de motores marinos son fuelóleos
pesados, los cuales son más baratos que otros combustibles más refinados, pero
presentan el inconveniente de que contienen una cantidad importante de
sustancias contaminantes tales como azufre, cenizas, asfaltenos, etc, lo cual
provoca que los buques emitan cantidades importantes de óxidos de azufre (SOx)
y partículas. Además, los buques también emiten cantidades importantes de óxidos
de nitrógeno (NOx) y dióxido de carbono (CO2).
Es muy importante reducir los óxidos de azufre de los
gases de escape porque son los principales gases causantes de la lluvia ácida.
Los óxidos de nitrógeno también contribuyen a la lluvia ácida y, además,
destruyen la capa de ozono. Respecto a las partículas, son muy dañinas en los
vegetales y en los animales y humanos pueden provocar serios problemas
pulmonares e incluso llegar a causar cáncer. El dióxido de carbono no se
considera un gas tóxico, pero también es muy importante reducirlo puesto que
repercute en el calentamiento global del planeta.
Debido a la importancia de las emisiones contaminantes de
los buques, principalmente óxidos de azufre, óxidos de nitrógeno, partículas y
dióxido de carbono, a lo largo de los últimos años se han ido desarrollando
diversas tecnologías. Destacan principalmente las medidas de reducción de
óxidos de nitrógeno debido a la normativa IMO Tier, que limita los niveles de
emisión de NOx a los siguientes valores, aplicados a motores construidos
después del año 2000 (IMO Tier I), 2011 (IMO Tier II) y 2016 (IMO Tier III para
áreas especiales).
De manera general, las medidas de reducción de emisiones se
pueden agrupar en medidas primarias y secundarias. Las medidas primarias
consisten en la modificación de algún parámetro relacionado con el
funcionamiento del motor, por ejemplo inyección de combustible, diagrama de
distribución, presión y temperatura de trabajo, etc. Por otro lado, las medidas
secundarias reducen las emisiones en los gases de escape una vez que éstos ya
han sido emitidos. Las principales medidas primarias y secundarias aplicadas en
los motores de buques se resumen a continuación:
MEDIDAS
PRIMARIAS
-
Modificación de
los tiempos y el mapa de inyección de combustible:
Con el fin de conseguir una combustión más perfecta y con
ello reducir las emisiones, en los motores actuales es frecuente jugar con el
instante de comienzo de la inyección, presión de inyección, geometría de los
inyectores o incluso realizar la inyección por tramos. En este sentido, destaca
el sistema “common rail” basado en hacer pre-inyecciones o post-inyecciones
antes y después de la inyección principal. De este modo se reduce la formación de
NOx ya que esta depende tanto de la temperatura como del tiempo que dura el
pico de alta temperatura. Con los modernos sistemas de inyección secuencial se
puede conseguir alrededor de un 20% de reducción
de NOx con muy poco aumento en el consumo específico de combustible.
-
Enfriamiento del
aire de admisión:
El aire que pasa por el turbo es aconsejable enfriarlo
antes de entrar al motor. Con esta medida se reducen notablemente las emisiones
de óxidos de nitrógeno puesto que éstos se originan cuanto más elevadas sean
las temperaturas de combustión.
-
Inyección de
agua:
Ésta es también una medida para reducir los óxidos de
nitrógeno. Inyectando una pequeña cantidad de agua con el combustible, o bien
en forma de humedad en el aire de barrido, lo que se consigue es reducir las
temperaturas de combustión y con ello las emisiones de óxidos de nitrógeno.
-
Recirculación de
gases de escape (EGR, exhaust gas recirculation):
Otra medida para reducir los óxidos de nitrógeno. Recirculando una
pequeña parte de los gases de escape y mezclándolos con el aire de barrido
también permiten una reducción de las temperaturas de combustión y con ello los
óxidos de nitrógeno.
-
Ciclo Miller:
El ciclo Miller fue introducido
en los motores diesel en primer lugar para reducir la emisiones de NOx, que
como se sabe es una de sus principales desventajas. La idea es bajar la
temperatura de combustión. El avance en el diseño de turbocompresores con mayores
relaciones de compresión cada vez, permitió disminuir el trabajo de compresión
mecánico para la misma presión final, de esta manera aumentando la capacidad de
refrigeración después del turbocompresor, se puede mantener la temperatura de
inicio de la compresión en los mismos valores, y por lo tanto la temperatura
final de compresión disminuye.
Transformando un motor diese al ciclo Miller, se puede llegar a un 20% de reducción de Nox sin incrementar nada el consumo de combustible. El motor de media velocidad Sulzer ZA40S ha sido adaptado con éxito para operar con ciclo Millar, al igual que algunos motores del fabricante MAK.
MEDIDAS SECUNDARIAS:
Aunque es posible a un coste razonable
reducir gran parte de los óxidos de nitrógeno con medidas primarias, también se
utilizan medidas secuntarias. Las medid secundaria más
utilizada para reducir los óxidos de nitrógeno es SCR
(Reducción Catalítica Selectiva). El sistema se basa en la inyección de amoníaco o
urea (que normalmente se comercializa mediante un compuesto llamado AdBlue) a
los gases de escape. Este compuesto reacciona con los óxidos de nitrógeno produciendo
nitrógeno y vapor de agua, los cuales no son contaminantes para el medio
ambiente. Se llaman catalíticos (a diferencia de los SNCR, reducción no
catalítica selectiva) porque emplean catalizadores con el fin de acelerar la
velocidad de la reacción química.
Para reducir los óxidos de azufre, existen
unos equipos llamados desulfuradores. Al igual que los SCR, el funcionamiento
se basa en inyectar una sustancia que reaccione químicamente con el gas
contaminante y el compuesto químico formado sea un gas nocivo o un sólido que
precipita en un recipiente habilitado para ello. Esta medida es muy utilizada
ya que es muy complicado y costoso reducir las emisiones de los óxidos de
azufre utilizando medias primarias, al contrario de lo que se hace con los óxidos
de nitrógeno.
CONCLUSIÓN
A nivel investigación, es posible analizar las emisiones
de los motores utilizando CFD (Mecánica de Fluidos Computacional),
pudiendo realizar simulaciones de diferentes patrones de inyección,
humidificación del aire de carga, cambio de diagramas de distribución,
ciclo Miller, recirculacion de gases de escape, y en general cualquier
párametro de funcionamiento del motor puede ser simulado y probado de
forma virtual por ordenador, con el correspondiente ahorro de tiempo y
dinero antes de llevar a cabo las modificaciones y sucesivas pruebas
reales en el motor.
En
anteriores ocasiones se han mostrado en este blog análisis del proceso de
barrido de motores. De la misma manera, se puede analizar el proceso de
combustión y emisiones contaminantes y con ello analizar el efecto que tiene
cada una de las medidas descritas. Tecnología Marítima ha hecho diversos
trabajos de este tipo en colaboración con el grupo de investigación
Innovaciones Marinas, de la Universidade da Coruña. En este momento la línea de
trabajo es análisis de los gases de escape utilizando medidas primarias, así
como catalizadores. Todo ello mediante CFD.
La utilidad de las herramientas modernas de modelado y
simulación con programas informáticos de simulación CFD son
actualmente indiscutibles, permitiendo ensayar de manera virtual diferentes
modelos o diseños antes de acometer la fabricación del prototipo industrial,
proporcionando con esta metodología de trabajo, enormes ventajas y beneficios por
ahorro de costes de fabricación de prototipos y acortamiento de los tiempos en
el desarrollo del producto.
LINKS:
- Revista Journal Of Maritime Research; Emissions from Marine Engines and Nox Reduction Methods - MAN Diesel & Turbo - HOMEPAGE
- Grupo de Innovaciones Mariñas de la Universidad de La Coruña.
|
Publicado el 2014-04-11 12:04:42 por Isabel Lamas | Abrir |
Historia del motor Fairbanks Morse 38-D8-1/8 y análisis comparativo frente a su competencia |
El motor diesel de émbolos opuestos Fairbanks-Morse 38D8-1/8 fue inspirado
en el avanzado motor diesel alemán de aviación Junkers Jumo 204, el cual entró
en producción en 1932. A pesar de que el Fairbanks-Morse era más grande y
pesado que el Junkers, y que además estaba destinado a la propulsión de buques
y tracción ferroviaria, conservaba las características de alta potencia
específica, bajo consumo específico y elevada densidad de potencia en
comparación con los motores existentes para submarinos de esa época.
Fairbanks-Morse 38D8-1/8 ![]() Sección del motor Fairbanks-Morse 38D8-1/8 [1].
A mediados de los años 30, cuando comenzó la
producción del Fairbanks-Morse 38D8-1/8, el panorama era el
siguiente. La marina de los Estados Unidos estaba interesada en construir grandes
submarinos oceánicos de muy largo rango de acción con el fin de realizar largas
patrullas por el Océano Pacífico. En ese momento, Estados Unidos poseía los grandes
submarinos de flota Argonaut, Nautilus y Narwhal, el primero submarino minador
y los dos siguientes submarinos cruceros. Éstos llevaban la clásica propulsión
directa típica de los submarinos de esas fechas, con el motor diesel acoplado
directamente al eje de salida, a continuación un embrague, después el
motor/generador eléctrico, otro embrague, la reductora y finalmente el eje de
la hélice. El USS Narwhall llevaba dos grandes motores principales BuEng
(licencia MAN), 10 cilindros, 4 tiempos y 1750 kW, los cuales no demostraron un
buen resultado, por lo cual se reemplazaron posteriormente por 4 Winton a
principios de la guerra.
El gran submarino-crucero USS Narwhal (SS-167), one of the "V-boats"submarines.
Esta disposición de la máquina con propulsión directa tenía algunos
inconvenientes en cuanto a la propulsión de grandes submarinos oceánicos cuando
se trataba de buscar una velocidad más elevada. El problema era que los motores
diesel disponibles en esa época, con un tamaño y peso compatibles con el
reducido espacio existente en submarinos, tenían una potencia bastante limitada
para que esos grandes submarinos alcanzaran las velocidades requeridas, que
eran del orden de 18 nudos o más. Una manera de aumentar la potencia de los
motores era que crecieran en longitud aumentando el nº de cilindros, pero por
encima de 10 cilindros en línea la fiabilidad se comprometía debido a las
vibraciones. Otra solución era aumentar el número de motores, pero el problema
era cómo transmitir la potencia de estos motores adicionales hasta las hélices,
ya que no se podía utilizar la solución de cuatro hélices debido a la escasa
manga de los submarinos.
![]() Los submarinos Type XXI seguían una disposición similar en la planta propulsora, pero con motores eléctricos mucho más potentes.
La opción que se adoptó en los submarinos norteamericanos a partir de la
clase Tambor fue la utilización de propulsión eléctrica permanente (tanto
navegando en superficie como en inmersión) con motores de corriente continua
alimentados por cuatro diesel-generadores con elevada densidad de potencia.
Esta configuración se puede apreciar en la Fig. siguiente, la cual ilustra la planta
propulsora de los submarinos de la clase Balao. La Fig.(b) representa un
esquema con los motores eléctricos acoplados a reductoras y la Fig.(a) el
sistema más moderno, con motores eléctricos de corriente continua directamente
acoplados, los cuales giraban mucho más lentos y eran de mayor tamaño. Esta
disposición aportó múltiples ventajas: aumento de la potencia instalada,
posibilidad de ubicar los motores en la posición más conveniente, eliminación
de embragues, flexibilidad en la producción de energía en caso de avería o
mantenimiento en algún motor diesel, mejora del control de daños (damage
control) aumentando su capacidad de supervivencia y, sobretodo, mejora en la utilización
de la energía según las necesidades operativas (por ejemplo, desarrollo de la
máxima potencia para recargar baterías, para propulsión, o múltiples
combinaciones entre ambas). Los inconvenientes eran el coste y una ligera
disminución de rendimiento global de la planta debido a la necesidad de
realizar una doble conversión de la potencia mecánica-eléctrica y
eléctrica-mecánica, así como por utilizar motores diesel más rápidos (los
cuales generalmente tienen menor rendimiento térmico). Con el fin de mejorar en
lo posible la eficiencia de la propulsión, en unidades posteriores se
sustituyeron los motores eléctricos acoplados por medio de reductora por
motores eléctricos acoplados directamente a la línea de ejes. Éstos se
disponían en tandem, con dos unidades por eje y sin necesidad de reductora
entre el motor eléctrico y el eje de cola, lo cual reducía las pérdidas en la
transmisión de potencia, bajaba el ruido generado y mejoraba la fiabilidad del
conjunto, U. S. Navy.
![]() Planta propulsora de los submarinos de la case Balao, con propulsión eléctrica permanente. Con dos disposiciones para los motores electricos (a) Transmisión directa; (b) transmisión con reductora. http://www.maritime.org/fleetsub/elect/foldout/fig2-01.htm
Los diesel generadores
con alta densidad de potencia destinados a la propulsión de la nueva generación
de submarinos norteamericanos inicialmente se reducían a tres fabricantes, cada
uno de los cuales presentaba motores de concepto distinto y además con diseños
muy audaces y avanzados para la época. Éstos eran Hooven-Owens-Rentschler, GM
Cleveland Division (originalmente Winton) y Fairbanks-Morse.
Hooven-Owens-Rentschler fabricó
el H.O.R Modelo 99 DA, que era un motor de dos tiempos y doble efecto (con
combustión por ambas caras del pistón) fabricado con licencia MAN. Había sido
el motor utilizado en los cruceros alemanes de la clase de Leipzig, conocido
como MAN 30/44. Este motor fue un completo fracaso debido a constantes
problemas de falta de fiabilidad, por lo que pronto fue abandonado y los
submarinos que los llevaban fueron remotorizados principalmente con los Winton,
U. S. Navy.
USS Salmon fue uno de los Submarinos que incorporaron los nefastos H.O.R Modelo 99 DA, motores diesel de dos tiempos y doble efecto.
El motor original Winton
fue el 201. Sus sucesores fueron el GM Cleveland 248, 258 y 278. Todos ellos eran
motores diesel de dos tiempos y simple efecto, barrido uniflujo, con válvulas
de escape en la culata y compresor de lóbulos tipo Roots. Estos motores eran de
mayor velocidad (750 rpm) y mucho más ligeros que los motores diesel usados en
los submarinos de esa época. El GM 16-278 dio bastante buen resultado,
utilizándose con profusión en prácticamente todas las clases de submarinos
norteamericanos durante la II Guerra Mundial, U. S. Navy.
![]() Sala de máquinas del submarino USS Cod, submarino Clase Gato, que llevaba 4 × General Motors Model 16-248 V16 El motor Fairbanks-Morse 38D8-1/8 en el que se basa este artículo era de dos tiempos con barrido uniflujo, émbolos (o pistones) opuestos y compresor espiral de lóbulos tipo Roots. Existían las versiones de 9 y 10 cilindros, siendo esta última la preferida. Era un motor muy apreciado por su capacidad de soportar el trato duro, mantenía bien las temperaturas y difícilmente entraba en sobrecarga, siendo además muy fiable y fácil de reparar, por lo que era el preferido de las tripulaciones que lo manejaban, U. S. Navy.

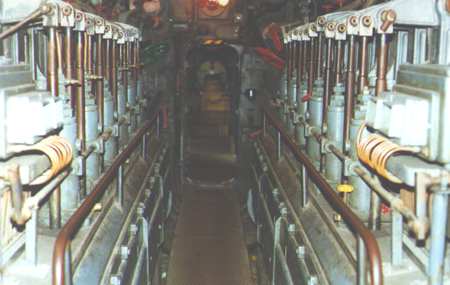

El Krupp-GW F46a6pu era
producido por la fábrica Krupp-Germaniawerft de Kiel. Los incorporaban los
submarinos U-Boote del tipo VII. Las primeras versiones generaban 1400 CV a 470
rpm (versiones posteriores 1500 CV). Tenían una sola válvula de admisión y de
escape, bombas de inyección individuales de la firma Bosch y eran reversibles (la
“u” significa reversible, “umsteuerung”),.

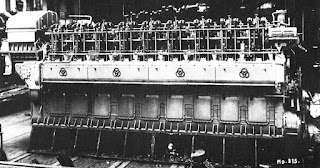

El MAN M9V40/46 era producido
en la fábrica MAN de Augsburg para el nuevo U-Boot del tipo IX, del que a
finales de 1943 ya se habían ordenado 450 unidades. Eran motores de 9 cilindros
sobrealimentados con turbo, que desarrollaban 2.200 CV a 470 rpm. El
turbocompresor era un diseño independiente desarrollado a partir de una
licencia de la casa Büchi de Mannheim en la fábrica de la marca Suiza Brown
Boveri Company (BBC),.

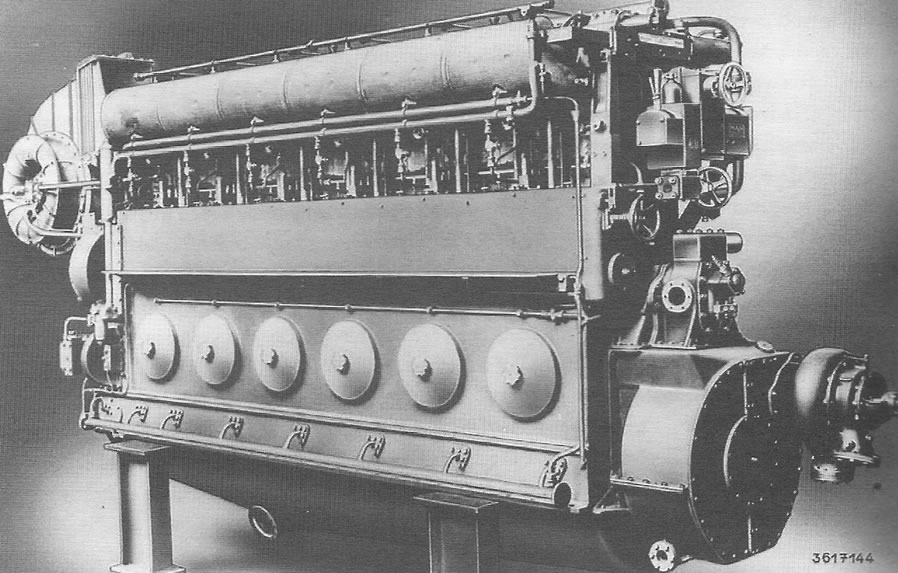

El MAN M6V40/46 KBB fue
desarrollado para los U-Boote del tipo XXI. Éstos eran una nueva versión de los
existentes M6V40/46 (equivalentes de MAN a los Krupp-GW F46a6pu), modificados
para incrementar considerablemente sus prestaciones. Un sistema de
turbocompresor BBC con refrigeración por agua aumentaba la potencia hasta los
2.000 CV a 520 rpm. El M6V40/46 pasaría a denominarse M6V40/46KBB
(Kreiselpumpe). La entrega de estos motores se retrasó debido al rediseño de
algunas piezas para soportar el incremento de potencia (del 40% sobre el M6V40/46
original). Este motor no disponía de sistema de reversión de la marcha, para lo
cual se empleaban los motores eléctricos.
Comparando estos motores llama la atención que, a
pesar de ser motores que emplean técnicas muy diferentes, alcanzan cifras de
rendimiento bastante igualadas, como es el caso del MAN M9V40/46 y el Fairbanks-Morse
38D8-1/8, los cuales superan el 37% a plena carga. Sin embargo, es importante mencionar
que el motor alemán cuenta con la ventaja del turbocompresor
y de operar con el ciclo de 4 tiempos. El rendimiento del GW F46a6pu, que lleva
compresor mecánico, es sensiblemente inferior.
Otra cualidad interesante de los motores norteamericanos es que a pesar de
girar a más revoluciones la velocidad media del pistón es todavía más reducida
que en los motores alemanes, esto da idea de lo conservador de su diseño para
la obtención de una buena fiabilidad y resistencia al desgaste.
Un apartado importante para los submarinos es el dato de la densidad de
potencia (kW/t), en el cual se imponen claramente los motores nortemericanos. El
hecho de trabajar con el ciclo de dos tiempos, operar a más altas revoluciones
y poseer menores cilindradas les otorga una considerable ventaja.
Por tanto, según los datos recogidos en la Tabla se puede concluir que
los motores norteamericanos demuestran, al menos sobre el papel, superioridad
técnica frente a los motores alemanes, los igualan en consumo específico de
combustible y los mejoran claramente en densidad de potencia y compacidad. En
el apartado de fiabilidad, los indicadores de velocidad media de pistón,
presión media efectiva, presión de barrido y cilindrada unitaria también otorgan
algunos datos favorables a los motores norteamericanos. La eficacia de su diseño
también se confirmó a partir de los informes de sus tripulaciones y la
evidencia de su amplio programa de producción.
La disposición de la
maquinaria de los submarinos de la USS Navy, con los generadores de diesel
independientes y motores eléctricos de propulsión, se convirtió en el estándar
de la posguerra para submarinos convencionales (no nucleares) en otras marinas
de guerra, y todavía se usa en la actualidad mientras no se imponga otra
alternativa como podría ser la propulsión con pila de combustible.
ENLACES RELACIONADOS: 1- Motor de émbolos opuestos Fairbanks Morse 38D8-1/8. Análisis CFD del proceso de barrido 2- Motores diesel en los Uboote 3- Revista Ingeniería Naval, nº 905, julio/agosto 2012: "Descripción técnica y análisis CFD del motor marino de émbolos opuestos Fairbanks-Morse 3808-1/8", por C. Rodríguez Vidal y M.I. Lamas Galdo. 4- U.S. NAVY. The FleetType Submarine, 1946, ISBN 1411677536. 5- RODRIGUEZ VIDAL, Carlos; ANTELO GONZÁLEZ Felipe. Sistemas de distribución en motores lentos de dos tiempos con barrido uniflujo, en lazo y transversal. Ingeniería de Mantenimiento Marítimo. 2009, pp. 46-51. 6- Wikipedia, USS Narwhal, USS Cod, USS Lamprey, Type VI, IX, XXI, etc |
Publicado el 2014-01-06 01:20:04 por C. Rodriguez & I. Lamas | Abrir |
Entradas 56 a 59 de 59 | << Anterior |
