• ElmerGUI, donde generamos la malla, aplicamos las características del material y aplicamos las condiciones de contorno.
• ElmerSolver, introduciremos un archivo en cual hemos definido con anterioridad : tipo de simulación, definición de constantes, material, fuerzas, ecuaciones, métodos de resolución,condiciones de contorno y valores iniciales.
• ElmerPost, procesado de los resultados. Usa diferentes formatos de salida: GID, Gmsh, VTK legacy, Open DX , Open DX .
• EmerGrid, posibilita la opción de que partiendo de la misma geometría se puedan obtener diferentes mallas con diferentes tipos de elementos para poder así resolver problemas físicos diferentes.



CURSOS DE FORMACIÓN RELACIONADOS:

Si desea recibir cursos de  formación relacionados con esta temática, le recomendamos que realice los cursos de Technical Courses:

Technical Courses está especializado en la impartición de actividades formativas en todo el mundo, destinados a cubrir la necesidades de cualificación de personal técnico, nuestros cursos se encuentran estrechamente ligados a las tendencias del mundo laboral y las necesidades formativas de las empresas.

• Curso de Blender 3D para Diseño de Producto.
• Curso de Blender 3D. Modelado Básico.
• Curso de Blender 3D. Iniciación a renderizado y animación.

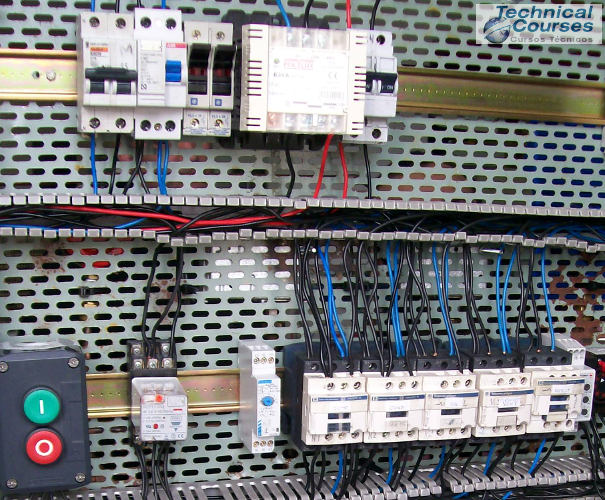

El contactor es un aparato electromecánico de conexión electrica accionado por un electroimán que funciona en todo o nada. Cuando la bobina que rodea el electroimán se alimenta con tensión el contactor cambia la posición de la parte móvil de todos sus contactos, los principales (de potencia) y los auxiliares (del circuito de maniobra).

Las ventajas del contactor son las siguientes:

• Hace que aumente la seguridad de los operarios y las instalaciones, al alejar las grandes corrientes del punto de mando o utilización.
• Puede efectuarse un mando manual o automático a distancia, con la ayuda de cableado de pequeña sección, reduciendo considerablemente los cables de potencia utilizados.
• Es posible interrumpir corrientes con elevada intensidad y tensión por medio de un circuito de mando por el que pasa una pequeña intensidad.
• Pueden multiplicarse los puestos de mando y situarlos cerca del operador.
• Es robusto y fiable, careciendo de mecanismos delicados.
• Si se produce una interrupción momentánea de corriente, garantiza la seguridad del personal contra los arranques imprevistos mediante el mando por pulsadores.
• Facilita situar los puestos de parada de emergencia y los enclavamientos, impidiendo la puesta en marcha de la máquina de forma intempestiva.
• Protege a la maquina receptora del suministro eléctrico de caídas de tensión importantes, desconectándose cuando la caída se sitúa debajo de un determinado valor.
• Facilita el funcionamiento repetitivo o encadenado de distintos aparatos
• Permite incluirlos en automatismos sencillos y complejos. Crear automatismos sencillos de lógica cableada, o integrarlo en automatismos con más complejos con autómatas y PLCs.

Los contactores pueden operar corrientes del orden de 6 a 12 veces la intensidad nominal. Se caracterizan por su poca inercia mecánica y rapidez de respuesta; resultando elementos indispensables en las tareas de automatización. Si se combinan con relés adecuados, pueden emplearse para la protección de las cargas (generalmente motores) contra faltas de fase, sobre tensiones, sobrecargas, corrientes inversas, etcétera. En estos casos el relé actúa sobre el circuito de operación del contactor. Cabe agregar que para la protección contra cortocircuitos deben utilizarse otros elementos, como por ejemplo los fusibles.

VIDEO EXPLICATIVO DEL FUNCIONAMIENTO ELECTROMECÁNICO DE UN CONTACTOR:

FORMACIÓN RELACIONADA:
Si necesita recibir formación específica que le capacite para interpretación de planos de esquemas electricos, tales como los que se utilizan para maniobra y control de maquinaria e intalaciones existentes habitualmente en la industria, le recomendamos el siguiente curso:

- CURSO DE INTERPRETACION DE ESQUEMAS ELECTRICOS INDUSTRIALES

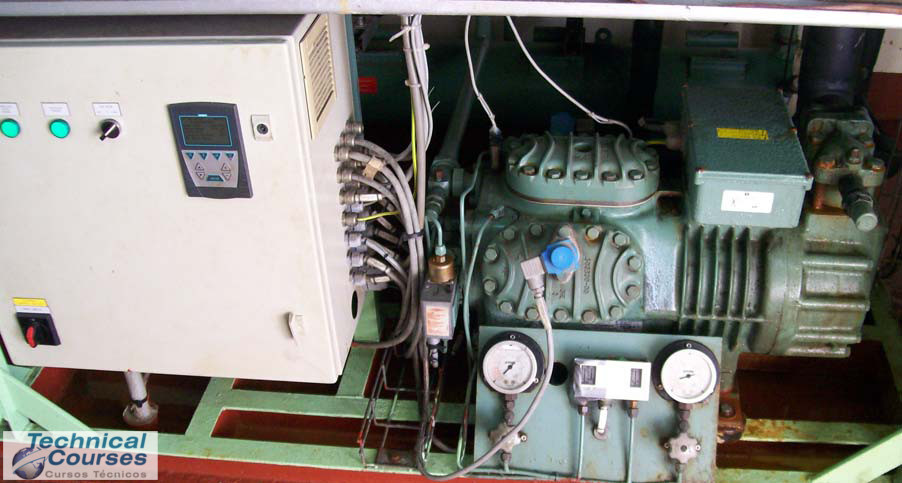

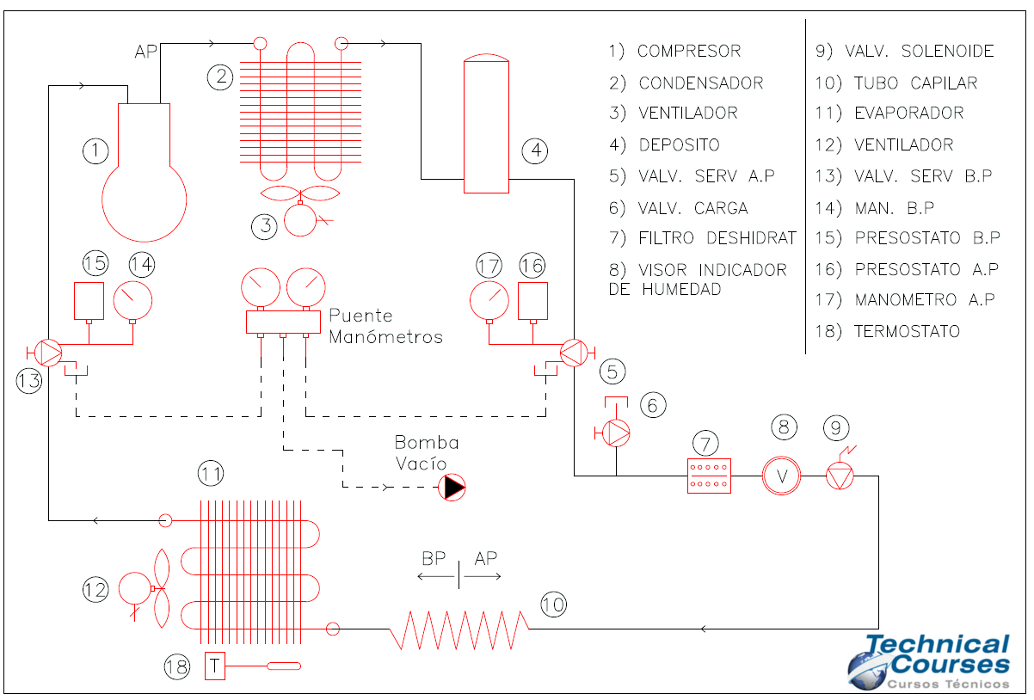

Si arrancamos la instalación después de un tiempo de reposo, la cámara tendrá una temperatura superior al setpoint introducido en el termostato, este dará señal al cuadro de maniobra para que llegue alimentación a la válvula solenoide, que abrirá  permitiendo el paso de líquido hasta la válvula de expansión termostática donde el líquido a alta presión se expansionará pasando a tener una baja presión. Como consecuencia de la llegada de vapor a la salida del evaporador, subirá la presión de baja, activando el presostato que mandará la señal correspondiente al cuadro de maniobra para que arranque el compresor, y se ponga en marcha la instalación frigorífica.

Desde la salida del condensador hasta que el refrigerante llega a la válvula de expansión debe perder algo de temperatura en calor sensible lo que llamamos subenfriamiento.

Este proceso se irá repitiendo hasta que el termostato dentro de la cámara frigorífica detecte que se ha llegado a la temperatura del setpoint, en ese momento enviará la señal al cuadro para dejar de alimentar la válvula solenoide, lo cual hace que se cierre, interrumpiendo la circulación del refrigerante. El compresor sigue funcionando aspirando del evaporador el gas restante, por lo que cae la presión hasta que llega a la presión de setpoint que se ha ajustado el presostato de baja para detener el compresor y en consecuencia parar la instalación frigorífica.

Cuando la temperatura en la cámara frigorífica vuelva a subir y llegue al set point más el diferencial (aprox. 6ºC) energizará la válvula solenoide repitiendo el ciclo de puesta en marcha de la instalación.
